四川廣漢砂石生產線項目—明宇盛達EPC

產品描述：項目名稱：廣漢***建材公司砂石生產線，，該項目為明宇盛達公司EPC項目。項目地點：四川省廣漢市產量M 3 /H：時產1000噸原材料：加砂鵝卵石成品種類：天然砂、0-5mm機制砂、5-10m...

服務熱線:400-876-7973

立即咨詢

產品介紹

項目名稱：廣漢某建材公司砂石生產線，該項目為明宇盛達公司EPC項目。
項目地點：四川省廣漢市
產量：時產1000噸
原材料：夾砂鵝卵石
成品種類：天然砂、0-5mm機制砂、5-10mm石子、10-20mm石子、20-31.5mm石子。
生產廠房占地面積：5500m²
總功率：4210KW

設備配置：

序號	設備名稱	規格型號	數量（臺）
1	顎式破碎機	SJ750	2
2	多缸圓錐機	SCH5000	2
3	制砂機	SV10DR630	2
4	振動篩	3SS3075	6
5	螺旋洗砂機	HXLS1570	10
6	脫水篩	HXTS2455	5
7	集中旋流裝置	1200T	1

設計亮點：

（1）整個生產車間采用下沉式設計，原材料堆場和成品堆場在地平面基本持平，通過高圍墻進行遮擋，可以有效降低原材料和成品堆高，通過噴霧可以有效降低車間外揚塵。

（2）采用模塊化設計安裝，每一模塊獨立分布清晰，便于檢修。

（3）動力配置優化集中，減少線纜和電力損耗，降低運營成本。

（4）采用集中旋流尾砂回收系統，加大了尾砂回收率，減少成品浪費，優化了砂的細度模數，粗砂達到3.3左右，中砂達到2.8左右，細砂達到2.0左右。

（5）整個車間采用了環形巡視通道，便于生產巡視和檢查。

（6）整個生產線安裝了PLC編程的DCS控制系統，生產線的啟動關停以及運行情況監測達到了高度智能化控制，節省了人工成本，實現了更科學有效的管理。

（7）采用成品卸料小車系統，充分利用成品堆場，大大提高成品庫儲存能力，最大限度減少機械二次轉運。

分系統介紹：破碎工藝流程→除塵抑塵系統→污水處理系統→智能控制系統。
（1）破碎工藝流程：采用顎式破碎機+圓錐破碎機+立軸式?jīng)_擊破碎機（制砂機）三級破碎。
（2）除塵抑塵系統：整個工藝采用濕法生產，另外車間采用空中降霧系統，有效擬制空中揚塵。
（3）污水處理系統：
生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石，期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物，懸浮物大量存在形成泥渣水，從而導致水體污染，無法循環使用。根據要求，需要對生產廢水進行處理，達到環保要求。項 目考慮將處理后的廢水進行回用。

污水處理采用集成式水處理：
洗砂尾水的處理以降低廢水中的懸浮物為主，即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀，沉淀后的上清液流至清水池，進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐，之后進入壓濾機，通過壓濾機脫水處理，產生的泥餅外運處置。

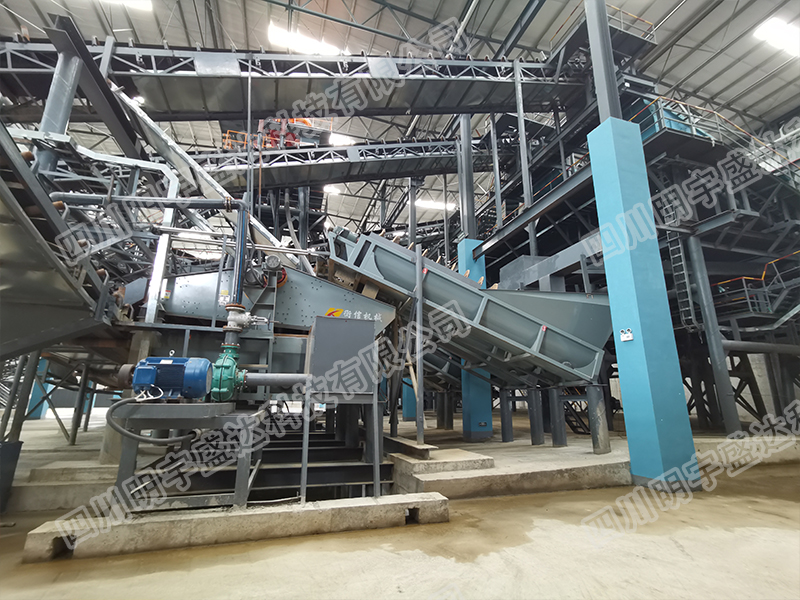

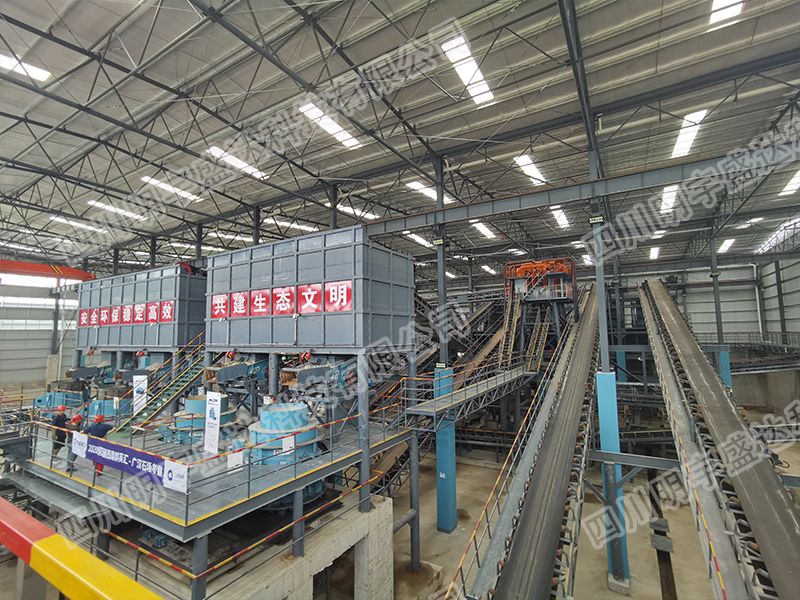

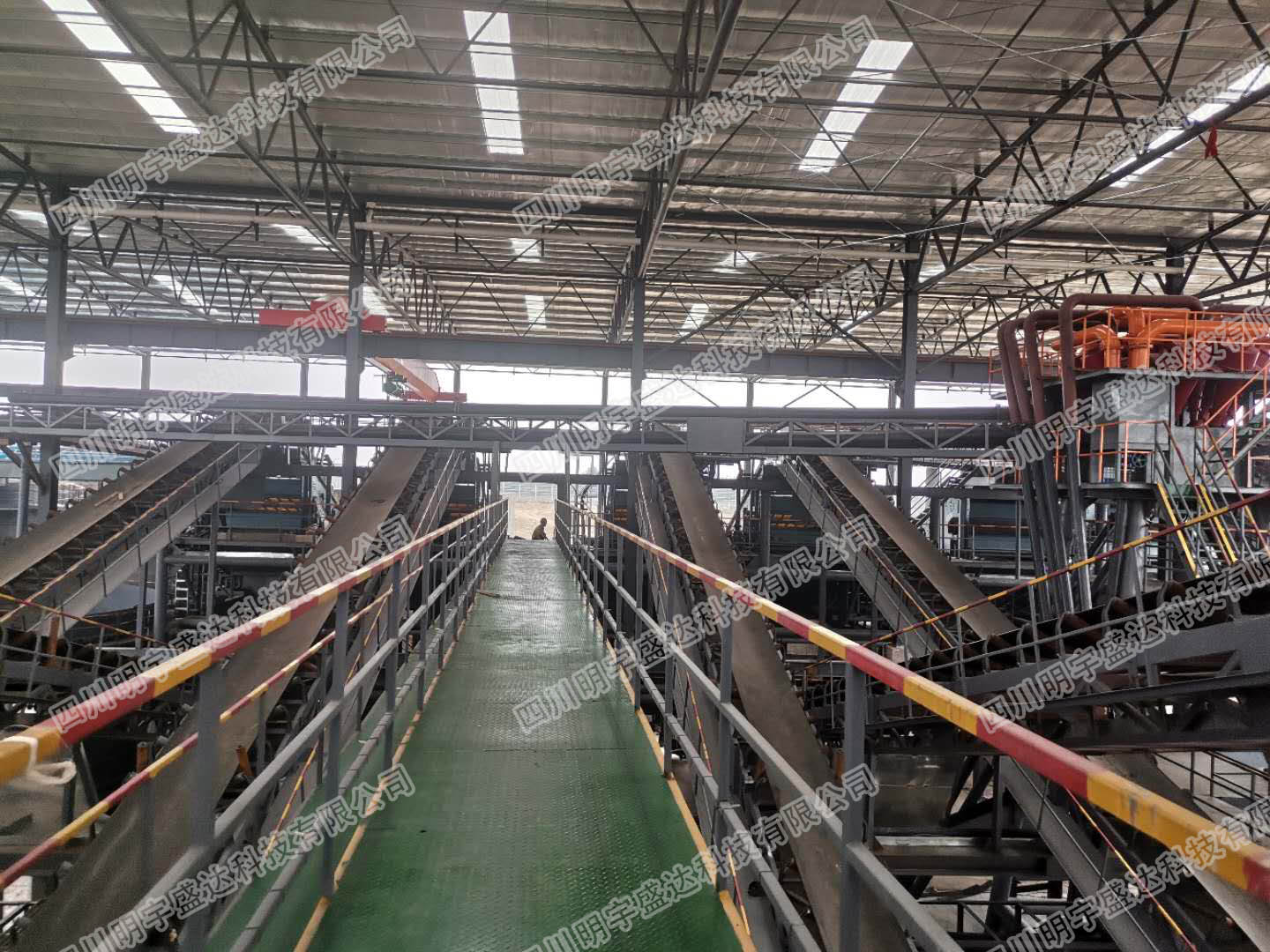

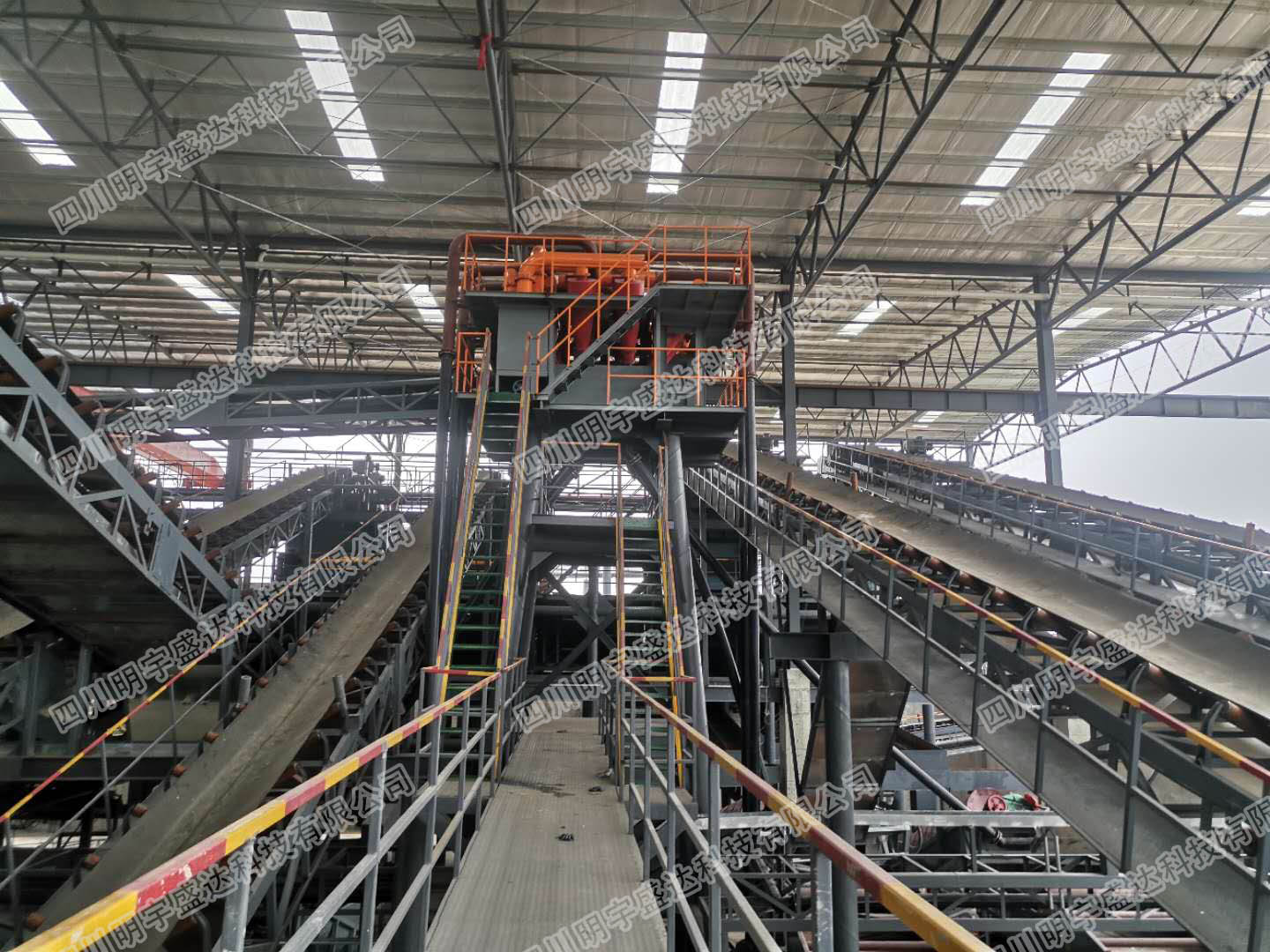

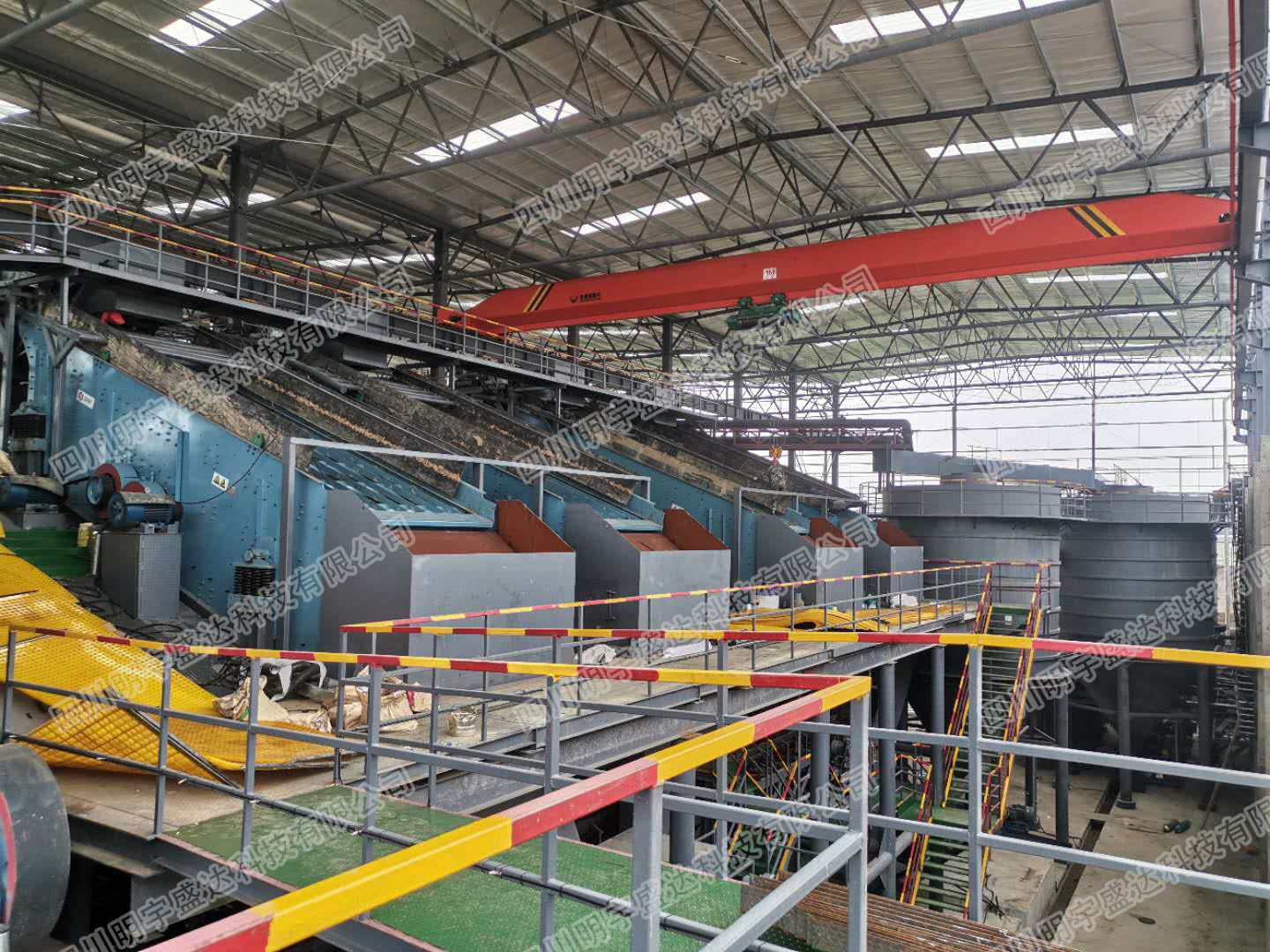

現場圖片展示
