四川雁門砂石生產線項目—明宇盛達EPC

產品描述：項目名稱：雁門砂石生產線，該項目為明宇盛達公司EPC項目。項目地點：四川省汶川縣產量M 3 /H：時產1000噸原材料：山礦石成品種類：天然砂、0-5mm機制砂、5-10mm米石、10-30mm石子。...

服務熱線:400-876-7973

立即咨詢

產品介紹

項目名稱：雁門砂石生產線，該項目為明宇盛達公司EPC項目。
項目地點：四川省汶川縣
產量：時產1000噸
原材料：山礦石
成品種類：天然砂、0-5mm機制砂、5-10mm米石、10-30mm石子。
生產廠房占地面積：3300m²_。
總功率：5200KW。
設備配置：

序號	設備名稱	規格型號	數量（臺）
1	顎式破碎機	SJ1500	1
2	彈簧圓錐機	SC400	1
3	多缸圓錐機	SCH5000	2
4	制砂機	MYPL630	2

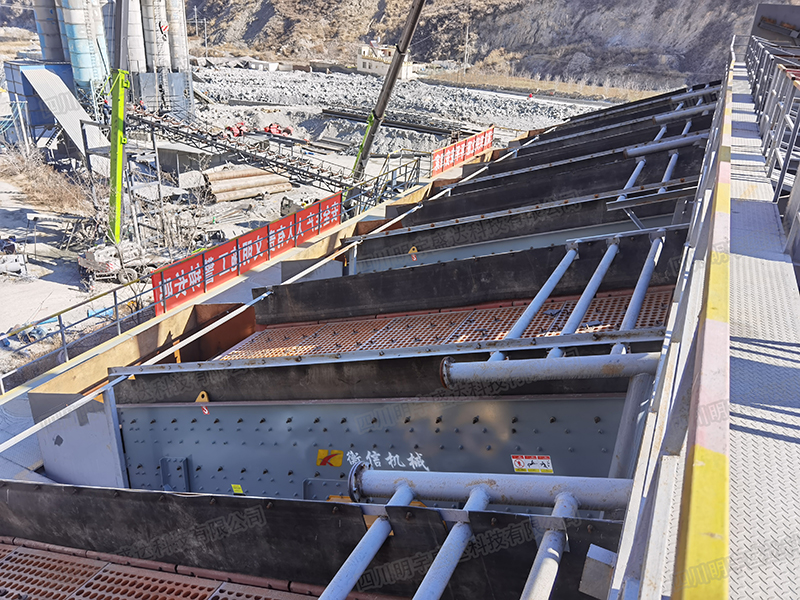

5	振動篩	3YAQ3075	6
6	螺旋洗砂機	HXLS1570	14
7	脫水篩	HXTS2455	7
8	集中旋流裝置	1200T	1
9	壓濾機	500M²	5

設計亮點：

（1）控制室與主機設備距離近，可以有效縮短電纜長度。

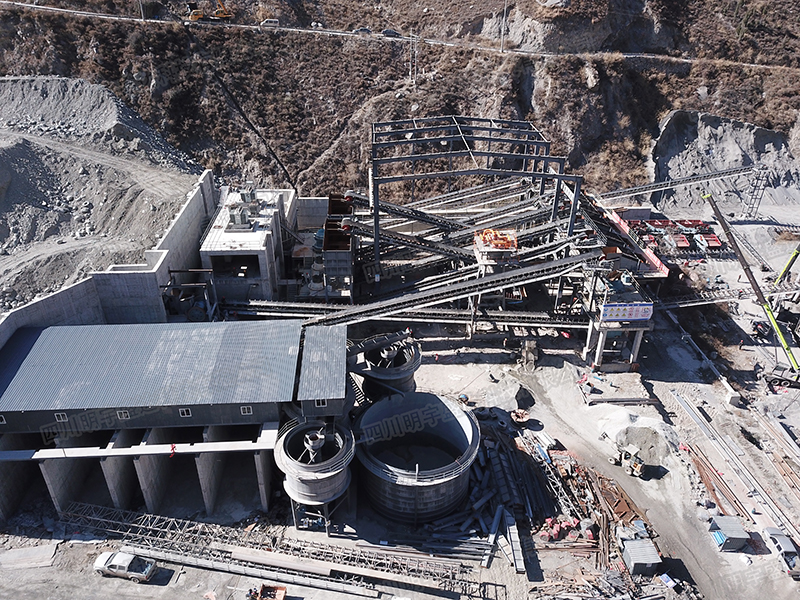

（2）整個生產車間采用下沉式設計，原材料堆場和成品堆場在地平面以下，通過高圍墻進行遮擋，可以有效降低原材料和成品堆高，通過噴霧可以有效降低車間外揚塵。

（3）上料系統采用地倉上料，節省場地內轉運費用。

（4）采用尾沙回收塔，一方面，可以回收尾沙，避免浪費；另一方面便于調節沙的級配。同時處理污水可以減少一級泵送。

分系統介紹：破碎工藝流程→除塵抑塵系統→污水處理系統→智能控制系統。
（1）破碎工藝流程：采用顎式破碎機+圓錐破碎機+立軸式?jīng)_擊破碎機（制砂機）三級破碎。
（2）除塵抑塵系統：整個工藝采用濕法生產，另外車間采用空中降霧系統，有效擬制空中揚塵。
（3）污水處理系統：
生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石，期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物，懸浮物大量存在形成泥渣水，從而導致水體污染，無法循環使用。根據要求，需要對生產廢水進行處理，達到環保要求。項目考慮將處理后的廢水進行回用。

污水處理采用集成式水處理：

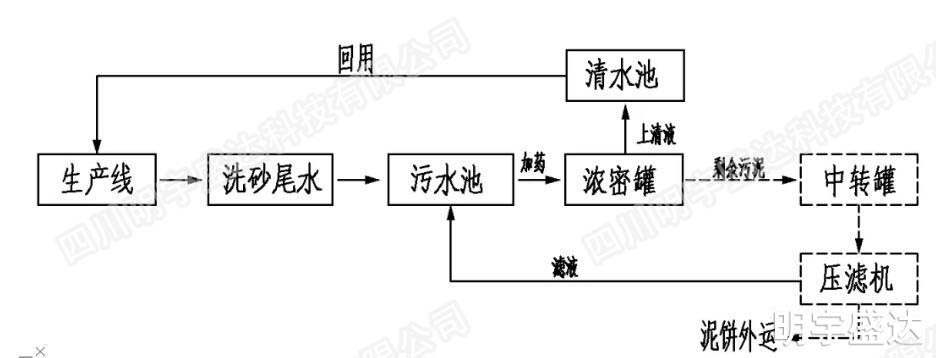

洗砂尾水的處理以降低廢水中的懸浮物為主，即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀，沉淀后的上清液流至清水池，進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐，之后進入壓濾機，通過壓濾機脫水處理，產生的泥餅外運處置。

工藝流程圖：
