四川交投成樂高速擴容改造項目E1標砂石廠

產品描述：1、項目名稱：四川交投建設工程股份有限公司成樂高速擴容改造項目E1標砂石廠 2、項目地點：四川省眉山市彭山區青龍鎮 3、產量：400m3/h 4、原材料：夾砂鵝卵石 5、成品種類：天然...

服務熱線:400-876-7973

立即咨詢

產品介紹

項目名稱：四川交投建設工程股份有限公司成樂高速擴容改造項目E1標砂石廠

項目地點：四川省眉山市彭山區青龍鎮

產量：700m³/h

原材料：夾砂鵝卵石

成品種類：天然砂、0-2.75mm細機制砂、2.75-4.75mm粗機制砂、5-10mm石子、10-20mm石子、20-31.5mm石子、0-6mm商混用機制砂、0-6mm干機制砂、0-31.5mm混合料。

生產廠房占地面積：4100㎡

總功率：2300Kw

設備配置：

序號	設備名稱	規格型號	數量
1	顎式破碎機	SJ750	1臺
2	圓錐機	SC220	2臺
3	制砂機	MYPL630	1臺
4	重型篩（篩原材料）	3RVS2750 2700mm*5000mm三層 37kw	1臺
5	振動篩	3YAQ2770 2700mm*7000mm三層 37kw	2臺
6	振動篩	3YAQ2470 2400mm*7000mm三層 30Kw	2臺
7	螺旋洗砂機	HXLS1570 1500mm*7000mm 15kw	2臺
8	脫水篩	HXTS2455 2400mm*5500mm 22kw	5臺
9	集中旋流裝置	1000T	1臺

設計亮點：

（1）生產車間和污水處理站均在一個廠房?jī)?nèi)，節約土地，整個生產車間占地4100㎡。

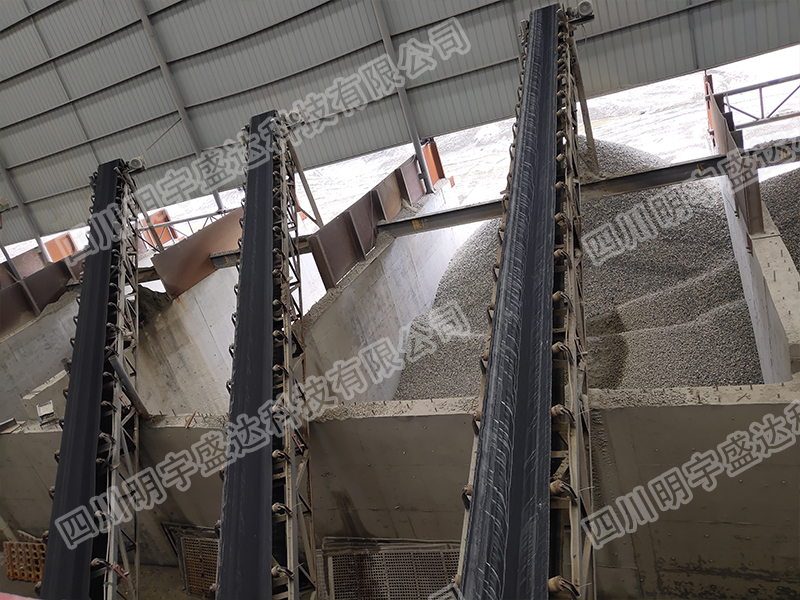

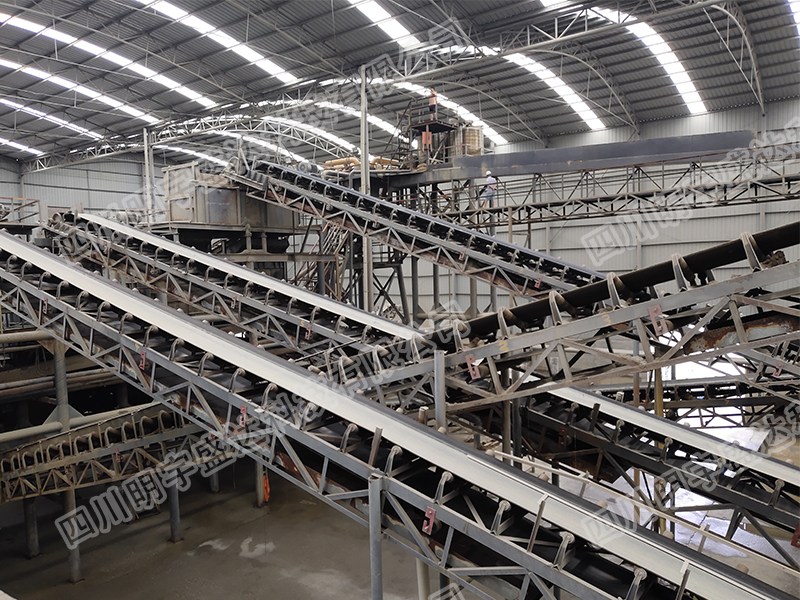

（2）采用車間地面污水回收系統，場地干凈、整潔。輸送機下方設置接水槽，生產過程中泥水全部流入地面污水匯集坑。該項目污水處理站采用全自動污泥處理系統，全程采用PLC控制，無需人工開關調節閥。

（3）動力配置優化集中，減少線纜和電力損耗，降低運營成本。

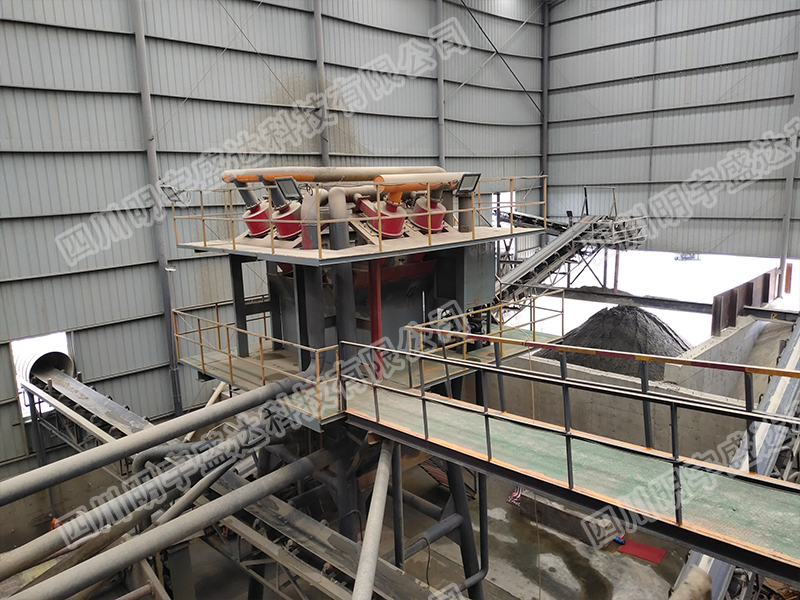

（4）采用集中旋流尾砂回收系統，加大了尾砂回收率，減少成品浪費，優化了砂的細度模數，粗砂達到3.3左右，中砂達到2.8左右，細砂達到2.0左右。

（5）成品級配多，根據工程需要，可調配生產9種成品。

（6）該石料廠由我公司投資建設并運營，設計產能300萬噸/年，2019年實際達產270萬噸。

污水處理系統：

生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石，期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物，懸浮物大量存在形成泥渣水，從而導致水體污染，無法循環使用。根據要求，需要對生產廢水進行處理，達到環保要求。項目考慮將處理后的廢水進行回用。

污水處理采用集成式水處理：

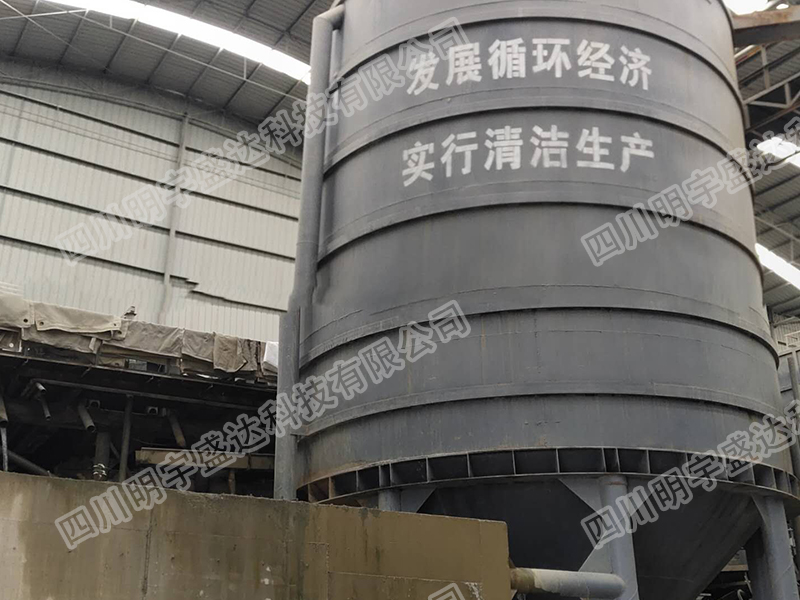

洗砂尾水的處理以降低廢水中的懸浮物為主，即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀，沉淀后的上清液流至清水池，進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐，之后進入壓濾機，通過壓濾機脫水處理，產生的泥餅外運處置。

工藝流程圖如下：
